Leverandør af avanceret LED-dæmpningssignalomformer

AK Lighting er producent og leverandør af LED-dæmpende signalomformere. Som en del af voresscenebelysningsløsninger, leverer vi avanceret kontroludstyr, der er i stand til at konvertere forskellige typer dæmpningssignaler til styresignaler, der kan genkendes af LED-armaturer, og derved muliggøre præcis dæmpning og dynamiske effekter.

Hvorfor er en konverter nødvendig?

Belysningsindustrien anvender en række gensidigt inkompatible kontrolstandarder; uden en konverter er det meget sandsynligt, at dit belysningssystem støder på driftsproblemer.

Sceneforestillinger: Bruger typisk den universelle DMX512-protokol.

Kommercielle bygninger: Anvender almindeligvis DALI- og 0-10V/1-10V-protokoller.

LED Strips & Moduler: Accepterer generelt PWM-signaler direkte.

Hvis du ønsker at styre alle dine belysningsarmaturer ved hjælp af et enkelt samlet system, er en konverter - der er i stand til præcist og i realtid at oversætte en type dæmpningssignal til en anden - en absolut nødvendig enhed.

Sammenligning af kernefunktioner

Typiske kombinationsscenarier

Vi skræddersyer vores brugs- og konfigurationsanbefalinger specifikt til kravene i dit projekt. Til ethvert projekt – uanset dets natur – leverer vi skræddersyede løsninger, der er designet til at passe perfekt til den virkelige verdens operationelle behov. Vi inviterer dig til at kontakte os for at drøfte dine specifikke krav.

1. Små indendørs scener

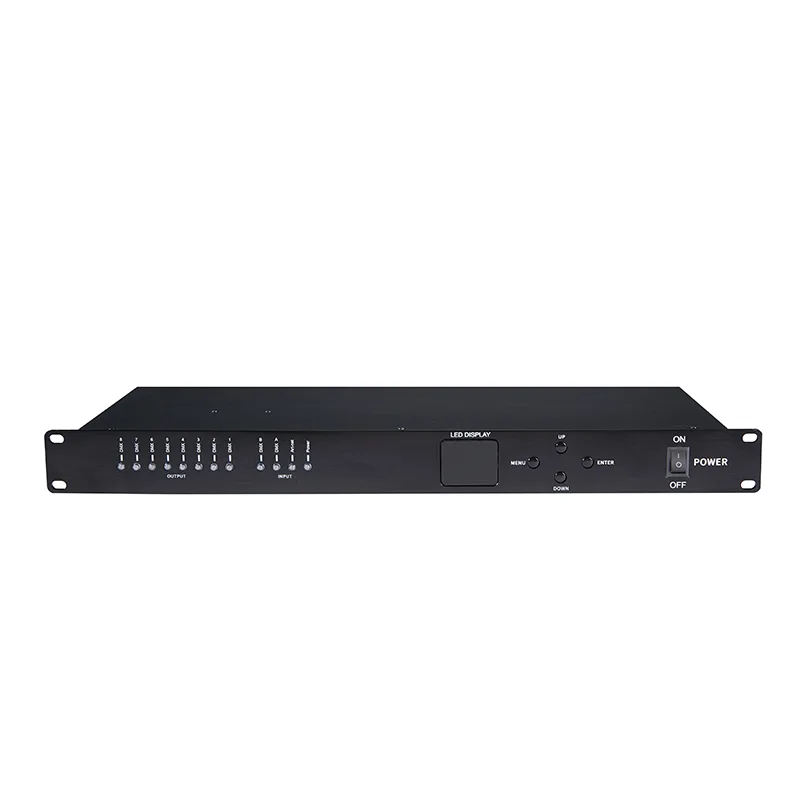

Konfiguration:Art-Net til DMX konverter→ Lysarmaturer

Til små belysningsopsætninger, hvor DMX-signaltransmissionsafstande er korte, er en DMX Splitter unødvendig. I dette scenarie er en simpel Art-Net til DMX-konverter tilstrækkelig til at konvertere Art-Net-dataene til et DMX-signal, som lysarmaturerne kan genkende.

Denne konfiguration har enkel kabling og hurtig implementering, hvilket gør den ideel til virksomhedsmøder, små teaterscener eller udstillingsbegivenheder.

2. Mellemstore scener / semi-udendørs forestillinger

Konfiguration: Art-Net til DMX-konverter → IP-klassificeret DMX-splitter → Zonebelysningsarmaturer

Distribueret kontrol gør det muligt for hver specifik zone at blive drevet af en dedikeret Splitter-udgang, hvilket forbedrer signalstabiliteten og forhindrer en enkeltportsfejl i at kompromittere hele belysningssystemet.

Den IP65-klassificerede splitter er designet til at modstå semi-udendørs eller fugtige miljøer. Denne opsætning muliggør lyseffekter i flere lag og understøtter den uafhængige zoneinddeling af scenebaggrunde og forgrunde.

3. Store udendørs scener / nattelandskabsbelysningsprojekter

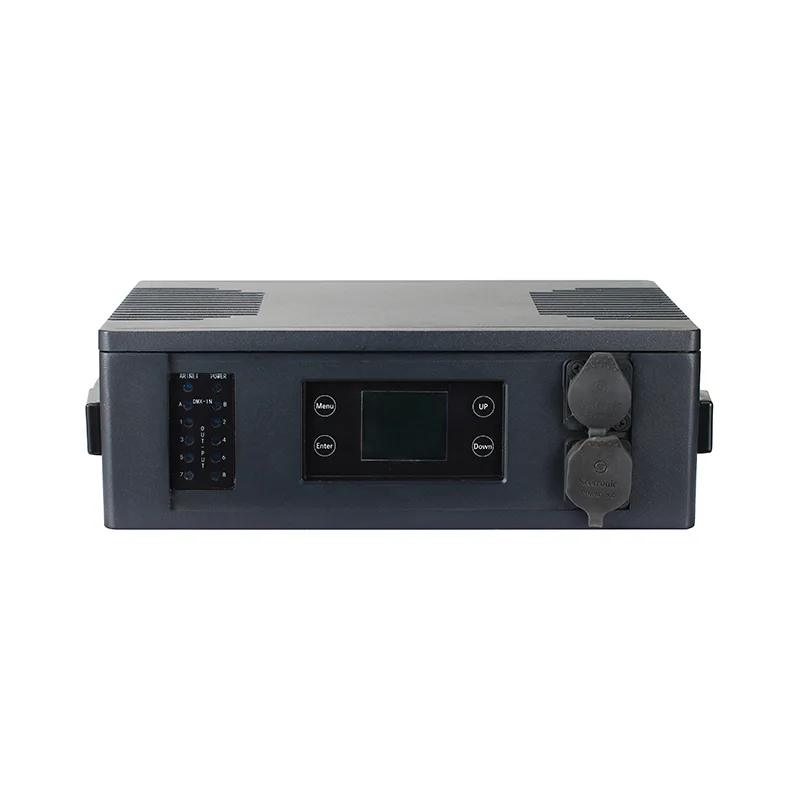

Konfiguration: IP65-klassificeret Art-Net til DMX-konverter →IP-klassificeret DMX Splitter→ Zoned belysningsarmaturer → Omfattende kontrolsystem

Disse typer projekter kræver fuld udendørs beskyttelse - specielt modstandsdygtighed over for regn, støv og fugt. I betragtning af sådanne spillesteders ekspansive karakter giver distribuerede splittere desuden mulighed for uafhængig kontrol over forskellige zoner på stedet. Denne tilgang forhindrer signaldæmpning og forvrængning, hvilket sikrer stabil DMX-output over lange transmissionsafstande.

Dette system er i stand til at understøtte den samtidige drift af hundredvis eller endda tusindvis af lysarmaturer, hvilket letter komplekse lyseffekter og synkroniserede animationer.

Installationsvejledning

● Forberedelse af installationsmiljø

Kontroller, at det påtænkte installationssted for LED-dæmpningssignalkonverteren er plant og godt ventileret. Hvis enheden har en IP65-klassificering, kan den installeres udendørs; dog undgå langvarig nedsænkning i stillestående vand.

Hold en afstand på mindst 10-15 cm rundt om enheden for at lette korrekt varmeafledning.

● Strømforsyning og jording

Brug en stabil strømforsyning med en spænding, der opfylder enhedens specifikationer. Det anbefales at bruge et dedikeret strømkredsløb for at undgå at dele en linje med højeffektbelastninger.

Sørg for, at DMX-jordledningen er korrekt jordet for at minimere signalinterferens og reducere risikoen for flimren.

● Enhedsmontering

Fastgør enheden ved hjælp af skruer eller monteringsbeslag for at sikre stabilitet; dette forhindrer vibrationer eller fysisk bevægelse i at påvirke det interne kredsløb.

Til udendørs installationer bør du overveje at bruge vandtæt tætningsmiddel til at forstærke tætningen af ​​forbindelsesportene.

● DMX- og netværkssignalkabler

Art-Net til DMX-konverter: Tilslut netværksindgangen (Art-Net) til en lyskonsol eller medieserver, og tilslut DMX-udgangen til DMX-kompatible armaturer eller en DMX-splitter.

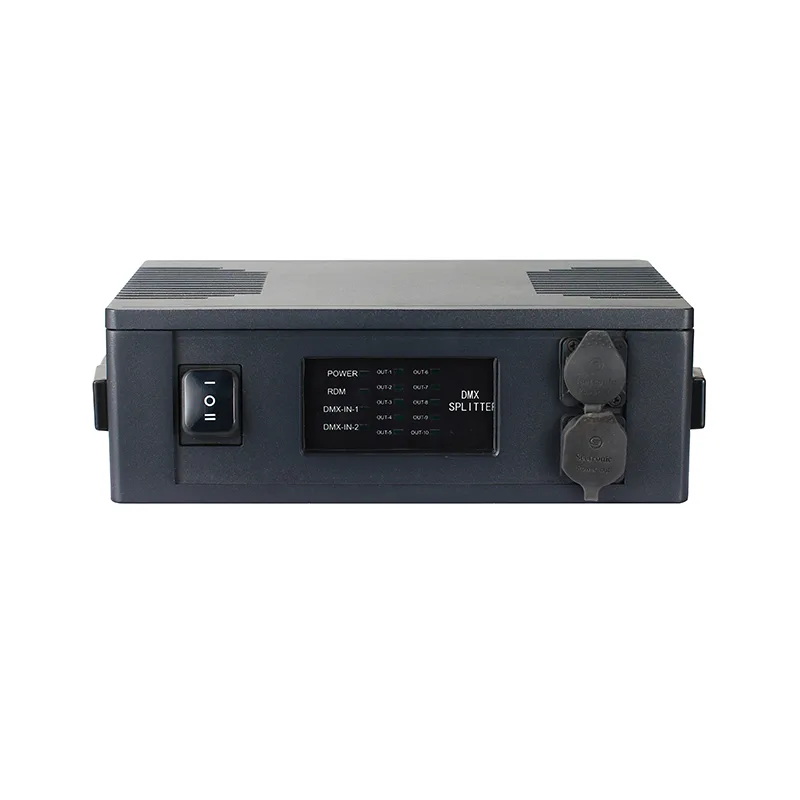

DMX Splitter IP: Tilslut DMX-indgangen til en konverter eller udgangen af ​​en upstream-splitter, og distribuer DMX-udgangene til individuelle armaturer eller belysningszoner. Brug skærmede DMX-kabler; ved langdistanceløb anbefales det, at hvert kabelsegment ikke overstiger 300 meter.

I multi-splitter-systemer skal du konfigurere hver splitter til at fungere med uafhængige udgange for at minimere risikoen for enkelte fejlpunkter.

● Systemkonfiguration

Konfigurer Art-Net Universet og startadressen til at svare til adresserne på lysarmaturerne. DMX Splitter-udgangsportene kan konfigureres til terminalimpedanstilpasning (terminering).

Når kablingen er færdig, skal du udføre en signaltest for at sikre, at belysningsarmaturerne reagerer korrekt.
